Carbon Fittings · DN700-DN1200
EN 10253-2 – Sofort lieferbar
Fittings in besonders großen Abmessungen. Vollständige Normkonformität und lückenlose Dokumentation.
DAS PROBLEM
„EN“ oder „Ähnlich wie EN“? Der Unterschied ist mehr als nur Marketing
Auf dem Markt für große Carbon-Fittings (DN700–DN1200) werden zwei grundlegend unterschiedliche Produkte unter fast derselben Bezeichnung verkauft. Auf der Verpackung und der Rechnung sehen sie gleich aus. Bei der Druckberechnung und der Zertifizierung ist dies jedoch nicht der Fall.
KONSTRUKTION
Gleiche Funktion Unterschiedliche Konstruktion
Die Innenecke, der „Crotch-Radius“, ist der am stärksten belastete Punkt einer Fitting. Hier entscheidet sich der Unterschied.

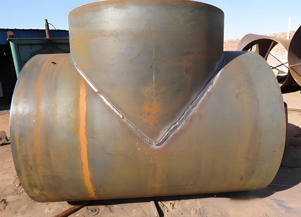

✕ Ähnlich wie EN
Aus Blechen gefertigt
Segmentgeschweißte Konstruktion
✕ Viele Schweißnähte
✕ Abzweigung separat angeschweißt
✕ Schweißnaht im hochbeanspruchten Bereich
✕ Scharfe Innenecke
3–4 x Spannungskonzentration im Crotch-Bereich

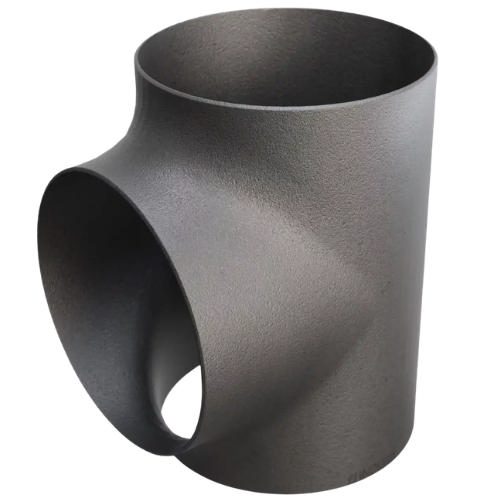

✓ EN 10253-2
Aus einem Rohr geformt
Warmgeformter, durchgehender Körper
✓ Ein Körper, maximal eine Längsschweißnaht
✓ Abzweigung aus dem Rohr herausgeformt
✓ Natürlicher Crotch-Radius ohne Schweißnaht
✓ Sanfter Übergang im hochbeanspruchten Bereich
1,5–2-fache Spannungskonzentration im Crotch-Bereich
VERANTWORTUNG FÜR DIE BERECHNUNG
Wer trägt die Verantwortung?
Die Druckfaktoren und Berechnungsmethoden der Norm sind für Produkte gemäß EN 10253-2 dokumentiert. Wenn Sie sich für eine Alternative entscheiden, liegt die Verantwortung bei Ihnen.
„Auf dem Markt sind auch Reduzierstücke und T-Stücke in anderen Formen erhältlich. Diese entsprechen nicht den in dieser Norm festgelegten Berechnungsverfahren. Daher ist der Anwender selbst für die Berechnung, die Auslegung und die Anwendung verantwortlich.“
Es gibt noch andere Formen auf dem Markt, doch die Berechnungsmethoden der Norm gelten für diese nicht. Die Verantwortung liegt beim Anwender
Ähnlich wie EN
Die Druckfaktoren der Norm gelten nicht. Sie müssen die Festigkeit selbst berechnen, die Wandstärke bemessen und die Haltbarkeit nachweisen – häufig mittels FEA oder eigener ingenieurtechnischer Berechnung.
BERECHNUNGSVERANTWORTUNG: SIE
EN 10253-2
Druckfaktoren sind in Anhang C und D dokumentiert. Die Wanddicke wird gemäß Anhang B berechnet. MTC 3.1 deckt die gesamte Berechnungsgrundlage ab.
BERECHNUNGSVERANTWORTUNG: DIE NORM
SORTIMENT
Drei Produkte. Eine Normgrundlage.
INDURA liefert nun Carbon-Fittings in den Nennweiten DN700–DN1200 gemäß EN 10253-2. Alle Produkte sind warmgeformt, bis zum Stahlwerk rückverfolgbar und werden standardmäßig mit MTC 3.1 geliefert.

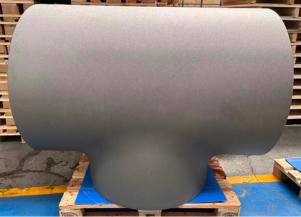

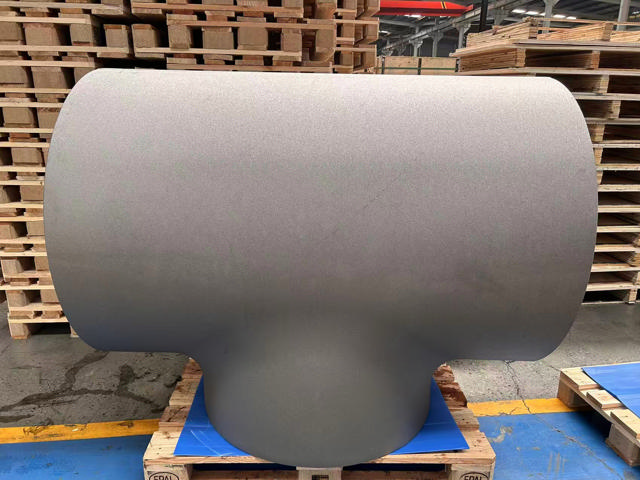

Tee
EN 10253-2
Abmessungen: DN700–DN1200
Werkstoff: P235GH-TC1 1.0345 (C-stahl, geschweißt)
Wanstärkenbereich: 7,1 – 12,5 (7,1 · 8 · 10 · 12,5)
Typ: Typ A
Dokumentation: MTC 3.1
Kerbschlaggeprüft: Bei 0 °C

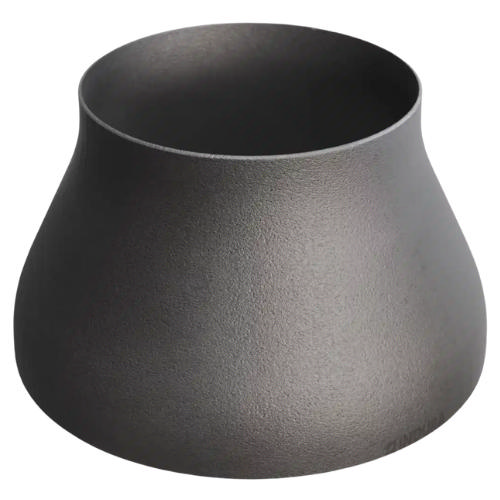

Koncentrisk reduktion
EN 10253-2
Abmessungen: DN700 × DN500 — DN1200 × DN1000
Reduction:
1219 - 813
1016 - 813
914-711
800-610
711-406
Werkstoff: P235GH-TC1 1.0345 (C-stahl, geschweißt)
Wandstärkenbereich: 7,1 – 12,5 (7,1 · 8 · 10 · 12,5)
Type: Typ A (standard)
Kerbschlaggeprüft: Temperatur: 0°C

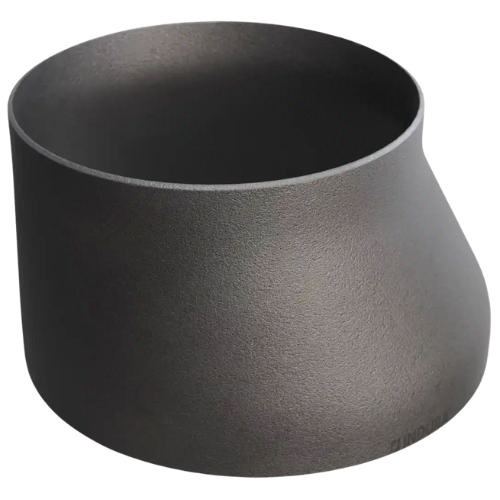

Excentrisk reduktion
EN 10253-2
Abmessungen: DN700×DN500 – DN1200×DN1000
Werkstoff: P235GH-TC1 1.0345 (C-stahl, geschweißt)
Wanstärkenbereich: 7,1 – 12,5 (7,1 · 8 · 10 · 12,5)
Dokumentation: MTC 3.1
Kerbschlaggeprüft: Bei 0 °C
INDURA als Partner
Wir arbeiten täglich mit Fittings und Flanschen – auch in Größen und Materialien, die über das Übliche hinausgehen. Unsere Aufgabe besteht nicht nur darin, zu liefern, sondern Ihnen dabei zu helfen, Ihr Projekt voranzubringen.
Wir kümmern uns um die Dokumentation, beraten Sie bei Anpassungen und konzentrieren uns auf Lösungen, die sich in der Praxis bewähren.
Möchtest du mehr erfahren?
Schreiben Sie uns, wenn Sie ausführlichere Antworten benötigen
